石油化工行業防雷接地施工和智能防雷應用
石油化工行業防雷接地施工和智能防雷應用
發布日期：2026-01-19 09:23
石油化工行業涉及天然氣、石油等易燃易爆物質的儲存、運輸和加工，雷擊和靜電放電是引發火災、爆炸等重大事故的主要隱患。根據相關統計，雷電災害每年造成全球數億美元的損失，在中國，石油化工設施因雷擊引發的安全事件也屢見不鮮。針對天然氣、石油和化工廠的管道系統，必須實施綜合防護措施，包括防雷、防靜電和接地施工，以減少雷電流、感應雷和靜電積累的風險。同時，隨著物聯網和傳感器技術的進步，智能防雷監控檢測系統已成為提升防護效率的關鍵手段。此外，選擇合適的浪涌保護器（SPD）并合理部署，能有效抑制雷電電磁脈沖（LEMP）對電氣設備的損害。
地凱防雷管道防雷、防靜電與接地施工方案
在天然氣、石油和化工廠中，管道是核心設施，防雷、防靜電和接地施工需嚴格遵循規范設計和實施。首要原則是采用綜合接地系統，將防雷接地、防靜電接地和電氣保護接地共用，以避免地電位差引起的二次危害。
防雷施工方案
防雷設計基于GB 50057-2010，將設施分為一類、二類和三類防雷建筑物。對于石油化工管道，通常視為二類或三類，需安裝外部防雷裝置（如接閃桿、接閃線）和內部防雷措施。
外部防雷：管道上方或附近設置接閃器。架空管道每隔200m~300m安裝防感應雷接地裝置。接地極宜采用鋅合金材料，鋅層厚度不小于12mm。接地電阻要求小于10Ω。對于地下管道，在分岔處和直管道每隔200m~300m設置接地點。施工時，使用水平接地體（如鍍鋅扁鋼，截面不小于48mm²）埋深不小于0.6m，避開腐蝕性土壤。
感應雷防護：管道穿越建筑物時，在入口處接地。絕緣法蘭管道需安裝斷接卡，避免雷電流通過絕緣層擊穿。API RP 545標準強調儲罐和管道的雷擊防護，推薦使用浮頂設計和分流器，減少雷擊點火風險。
防靜電施工方案
靜電是石油化工管道常見隱患，尤其在裝卸和流動過程中。SH/T 3097-2017規定，靜電接地是首要措施。
接地要求：所有金屬管道、容器和裝卸設施接地電阻不超過100Ω（一般要求），爆炸危險區內不超過10Ω。長距離管道在始端、末端、分支處每隔100m接地一次。法蘭連接處應用金屬線跨接，螺栓不少于4個，跨接線截面不小于6mm²。
施工方法：安裝靜電接地夾或?qū)Ｓ媒拥貥丁７菍?dǎo)體管段（如塑料管）需嵌入導電材料或加靜電消除器。HG/T 20675-1990強調，靜電接地與防雷接地共用，但需確保接地體耐腐蝕。爆炸危險區內，管道泵入口過濾器和緩沖器處必須接地。
特殊考慮：天然氣場站罩棚和氣化器需獨立防雷接地。SY 5984-2014規定，油氣田容器和管道接地裝置安全規范中，接地極間距不小于2倍埋深。
地凱防雷接地施工方案
接地系統是防雷和防靜電的基礎。GB 50183-2004《石油天然氣工程設計防火規范》要求，管道進出廠房處接地，接地體與避雷帶共用。
接地體選擇：優先使用自然接地體（如金屬構架），否則采用人工接地體（如垂直接地極，直徑不小于16mm的鍍鋅鋼管，長度2.5m~3m）。爆炸危險區選用鋅合金接地極。
施工流程：1）選址：避開高電阻土壤，土壤電阻率ρ<100Ω·m時，接地電阻易達標。2）開挖：溝深0.8m~1m，寬0.5m。3）安裝：水平接地體焊接，焊縫長度不小于2倍扁鋼寬度。4）回填：分層夯實，覆蓋防腐層。5）測試：接地電阻測試儀測量，確保<4Ω（一類防雷）或<10Ω（二類）。
參數示例：管道分支處接地電阻<10Ω；儲罐防雷接地每半年檢測一次，電阻<10Ω。施工后，隱蔽工程需驗收合格方可封閉。
這些方案的實施可將事故風險降低80%以上，但需結合現場地質和氣候條件調整。
天然氣、石油、化工廠智能防雷監控檢測實現
傳統防雷依賴被動防護，易忽略實時風險。智能防雷監控檢測系統通過物聯網、大數據和AI，實現主動預警和狀態監測，適用于石油化工的高危環境。
系統架構

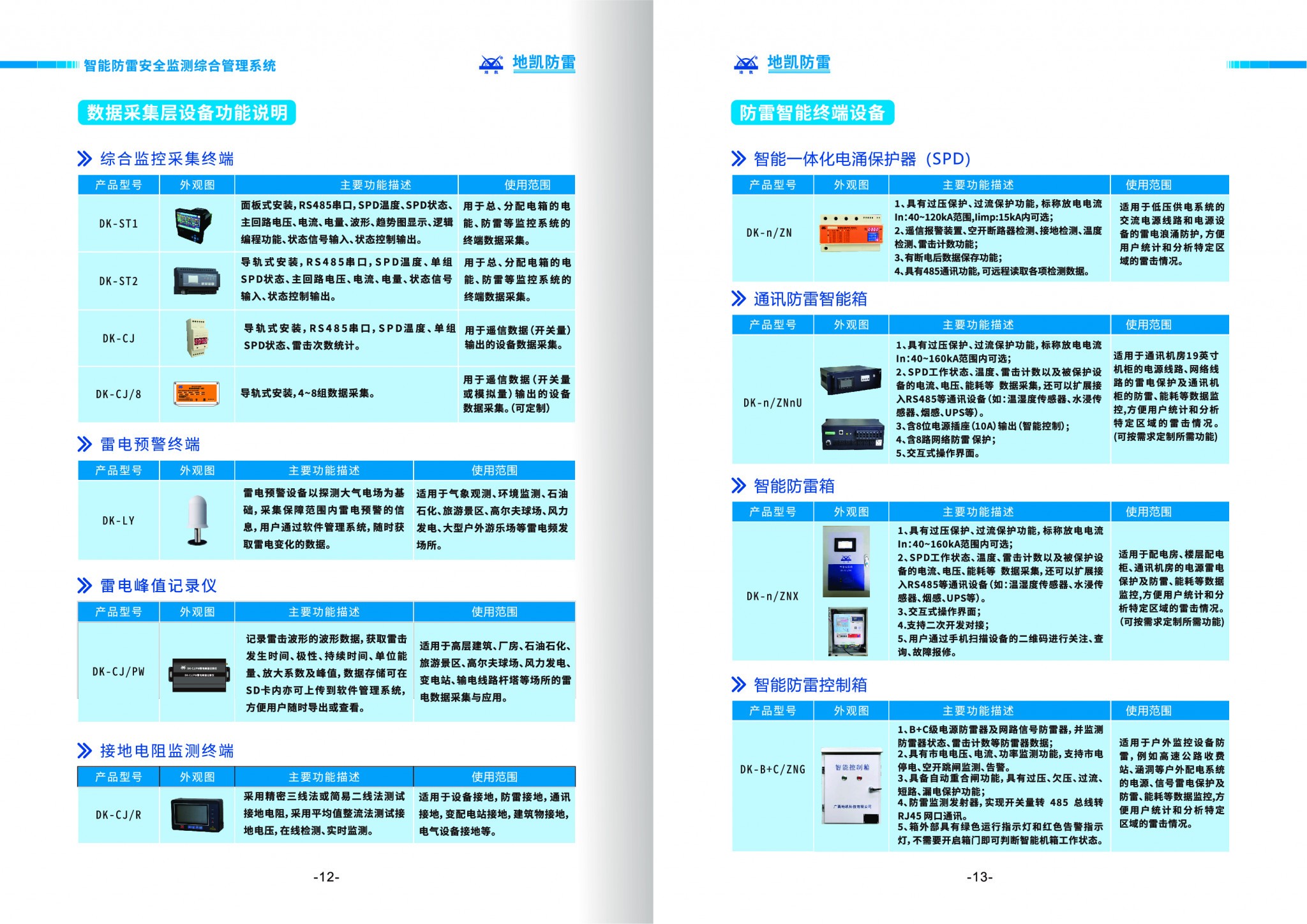

系統由前端監測設備、信號傳輸層和后端平臺組成。前端包括雷電探測器、電場強度傳感器、SPD狀態監測儀和接地電阻測試儀。傳輸層采用無線（如LoRa、NB-IoT）或有線（光纖）方式，確保數據實時上傳。后端平臺為云端管理系統，支持?jǐn)?shù)據分析和可視化。
核心功能：
（1）雷電監測：采用FSM測量技術，監測20km內雷云變化，提前30分鐘發出黃/橙/紅三級預警。
（2）SPD檢測：實時監測浪涌保護器狀態，如劣化或故障時自動報警。

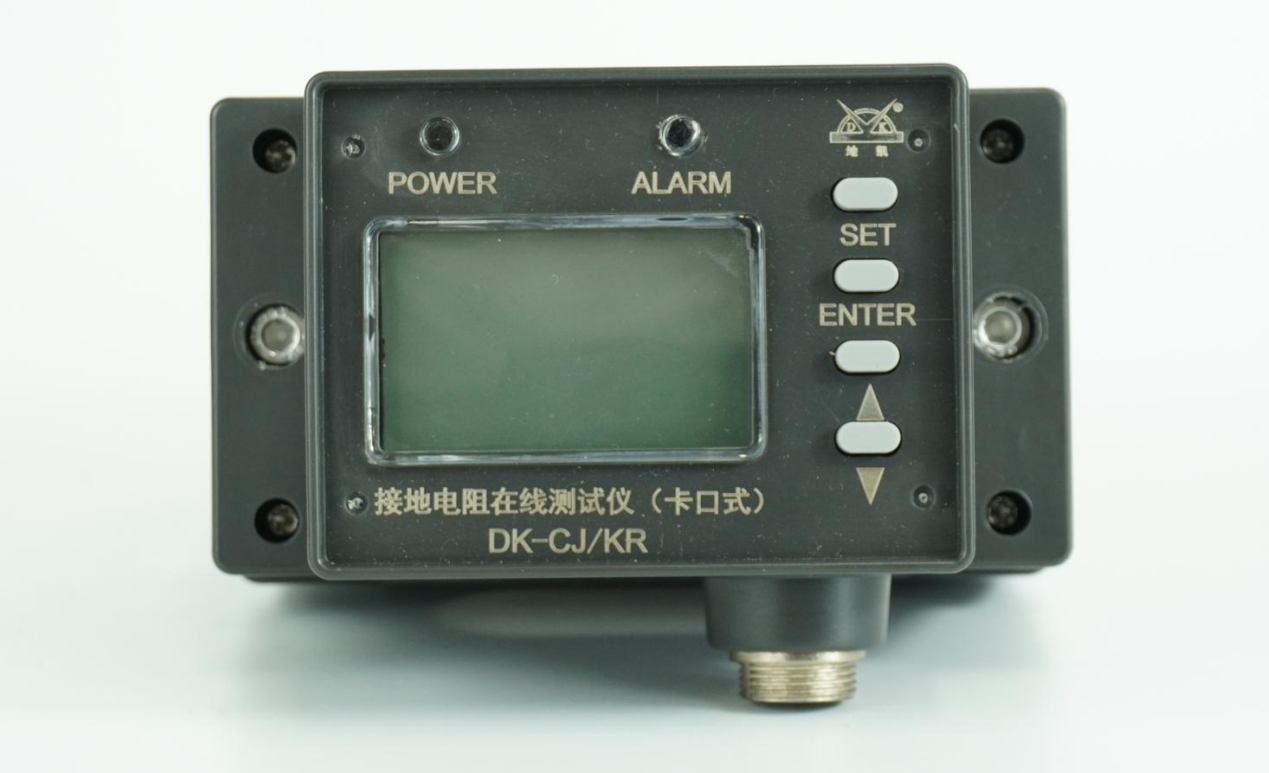

（3）接地監測：在線檢測接地電阻，閾值<10Ω時警報。
（4）環境監測：整合氣象數據，如電場強度>5kV/m時預警。
實現步驟
（1）需求評估：根據GB 50057和API RP 2003，識別高風險區，如儲罐區和管道泵站。
（2）設備部署：安裝雷電預警站（覆蓋半徑10km~20km），每個站點配備三維閃電定位儀。石油化工雷電預警系統可聯動聲光報警，降低60%事故率。
（3）集成平臺：使用PC端軟件或移動APP，實現遠程監控。系統支持?jǐn)嗑W(wǎng)續傳，確保可靠性。
（4）預警機制：基于閾值算法，如雷擊次數>5次/小時或電場強度>10kV/m，觸發應急響應。
（5）維護：每年校準設備，每半年檢測防雷裝置（GB 50057要求）。
在石油化工應用中，該系統可與SCADA集成，實現自動化隔離。示例：地凱科技雷電預警系統采用IP65防護，適用于海上平臺和化工廠，預警準確率>95%。
地凱防雷浪涌保護器選擇與防雷部署

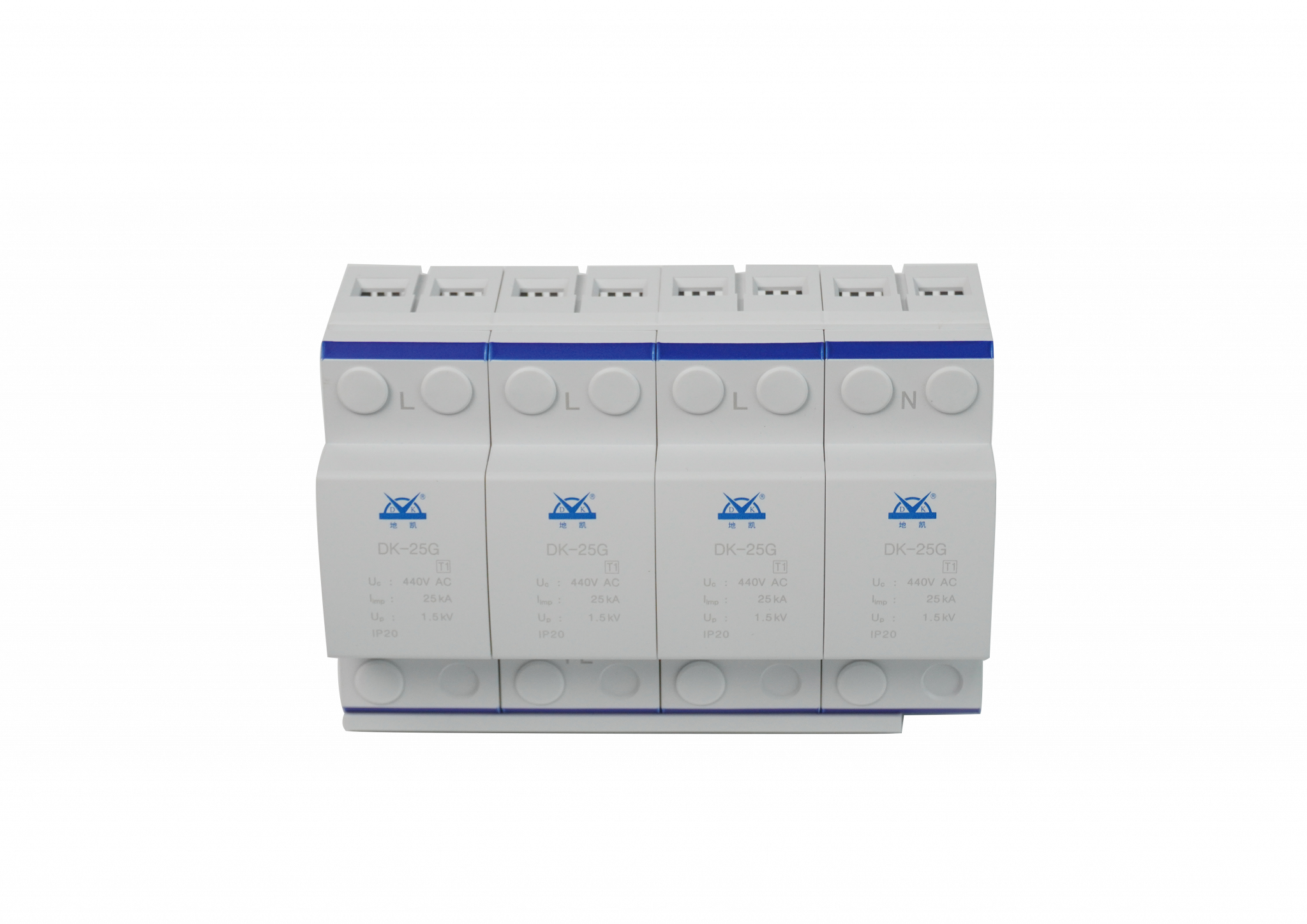

浪涌保護器（SPD）是內部防雷的核心，用于抑制雷電過電壓。選擇和部署需基于風險評估和規范。
選擇合適的SPD
根據GB 50057和API RP 545，選擇SPD時考慮以下參數：
電壓等級：石油化工常用10/350μs波形測試。I類SPD（用于一類防雷）沖擊電流Iimp≥12.5kA/相；II類≥20kA/相；III類≥5kA/相。
最大持續工作電壓Uc：交流系統Uc≥1.1倍標稱電壓，如380V系統Uc=440V。
響應時間：≤25ns，確保快速箝位。
殘壓Up：≤1.5kV（敏感設備）。
類型：MOV（金屬氧化物壓敏電阻）適用于一般；氣體放電管適用于高沖擊。
特殊要求：爆炸危險區選用防爆型SPD，符合GB 50058。API標準強調儲罐SPD耐油氣腐蝕。
防雷部署策略
采用多級防護（I/II/III級），分層部署。
一級防護：電源入口處安裝I類SPD，吸收主雷電流。位置：總配電箱，接地線截面≥16mm²。
二級防護：子配電箱安裝II類SPD，保護下游設備。
三級防護：設備端安裝III類SPD，如信號線SPD（響應時間<10ns）。
部署原則：等電位連接，所有SPD接地共用。管道系統在入口、分支和設備處部署。API RP 2003要求，爆炸區SPD與管道接地電阻<1Ω。
安裝參數：連接線長度<0.5m，避免彎曲。定期檢測，每年至少一次。
部署后，系統殘壓<2kV，保護效率>99%。結合智能監測，SPD劣化率<5%。
