低壓配電系統浪涌保護器選型與應用方案
低壓配電系統浪涌保護器選型與應用方案
發布日期：2026-01-20 08:58
在現代低壓配電系統中，浪涌保護器（Surge Protective Device, SPD）是保障電氣設備安全、防止瞬態過電壓損壞的關鍵組件。瞬態過電壓主要源于雷擊、電網切換、設備啟動等事件，可能導致設備故障、數據丟失或生產中斷。根據IEC 61643-11標準，SPD分為I級（Type 1）、II級（Type 2）和III級（Type 3），分別針對不同浪涌強度和位置提供保護。地凱防雷整合行業應用與分級部署策略，提供專業選型指導，幫助用戶在住宅、商業、工業等領域優化配置，確保系統可靠性和經濟性。
浪涌保護器的等級分類
SPD的等級基于其放電容量和測試波形，旨在應對不同來源的浪涌。

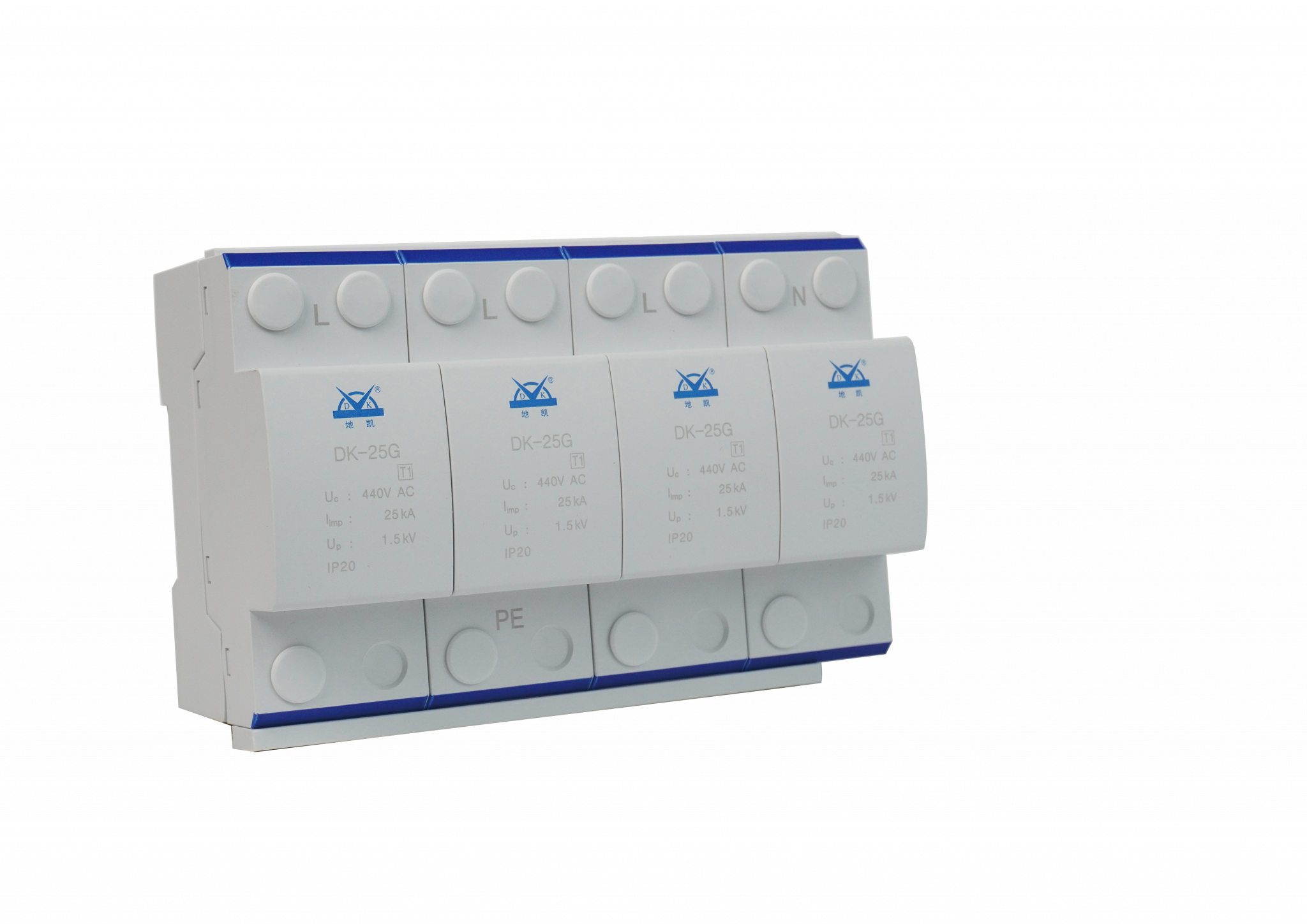

I級SPD（Type 1）：設計用于承受直接雷擊或高能量外部浪涌，測試波形為10/350μs，沖擊電流（Iimp）通常為25kA至100kA。適用于高壓風險區域，提供粗保護，殘壓較低（≤2.5kV）。其核心元件如氣體放電管（GDT）或火花間隙，能處理極端事件，但響應時間稍長。

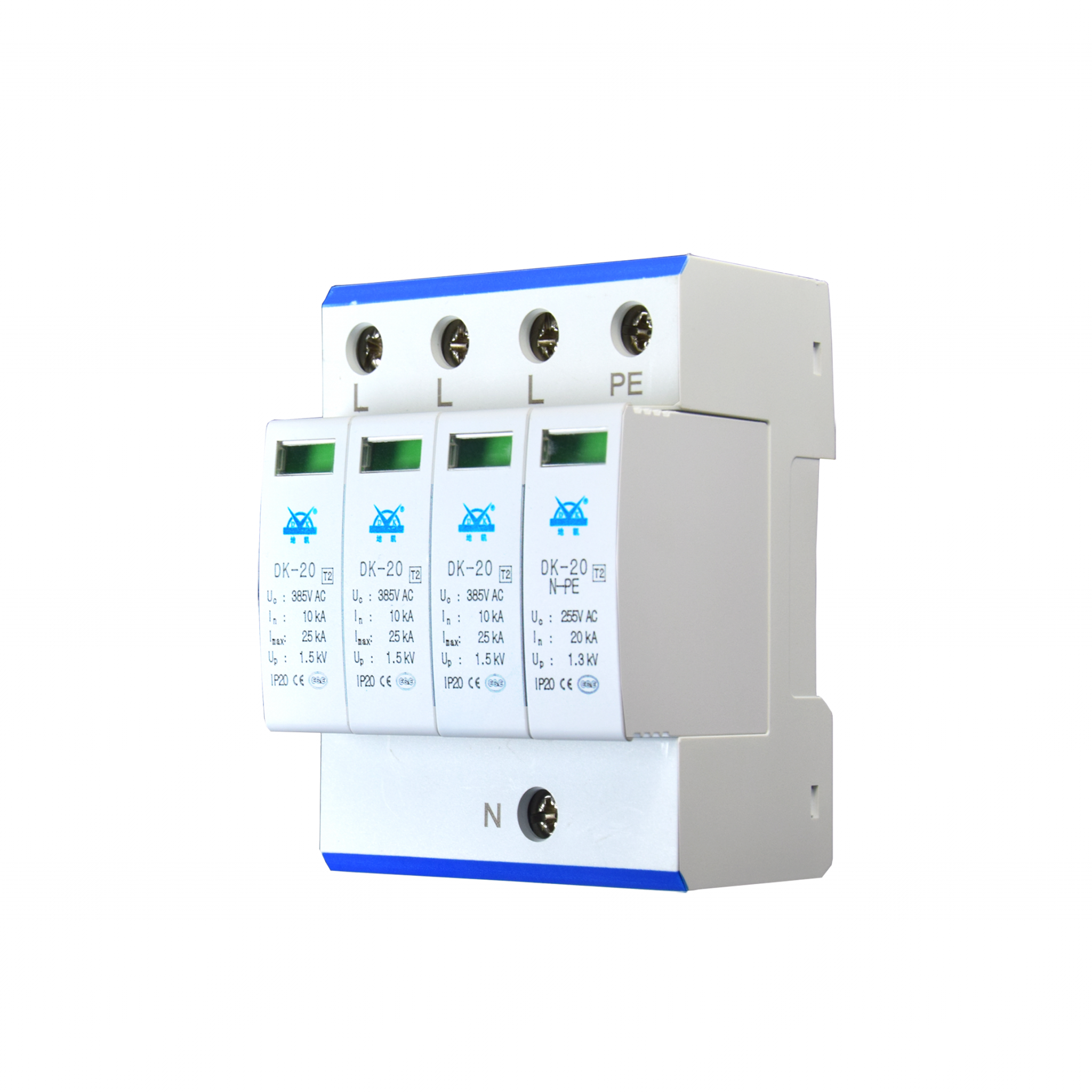

II級SPD（Type 2）：針對間接雷擊或內部瞬態浪涌，測試波形為8/20μs，標稱放電電流（In）為20kA至75kA。采用壓敏電阻（MOV）等元件，響應快速，殘壓≤1.5kV。適合中級保護，防止浪涌向系統深處傳播。
III級SPD（Type 3）：用于終端設備保護，測試波形為1.2/50μs電壓波和8/20μs電流波，容量較低（6kV至20kV）。常集成硅雪崩二極管（SAD），響應時間極短（納秒級），殘壓≤1.0kV。適用于敏感負載，提供精細保護。
這些等級需協調使用，形成多級級聯保護，逐級衰減浪涌能量，避免單一級別過載。
地凱防雷電路中不同等級SPD的分配部署
低壓配電系統的SPD部署遵循“分級保護、逐級協調”原則，按照雷擊保護區（LPZ）概念，從LPZ 0A（外部暴露區）向LPZ 3（設備區）逐步布置。典型部署如下：
I級SPD的部署：安裝在主配電柜（主進線端）或服務入口處，作為第一道防線。適用于有外部雷擊風險的系統，如配備避雷針（LPS）的建筑。連接方式為并聯于相線、中性線和地線之間，確保上游熔斷器或斷路器匹配（例如，315A gG熔斷器無需額外備份）。距離敏感設備至少10m，以避免感應耦合。示例：在工業廠房主面板安裝，處理直接雷擊浪涌。
II級SPD的部署：置于子配電柜或分支面板，作為二級緩沖。距離I級SPD至少10-20m，通過電纜阻抗實現能量協調。適用于中下游電路，保護下游負載免受殘余浪涌影響。安裝時考慮系統電壓（例如，230/400V AC），并確保模塊化設計便于維護。示例：在商業建筑的分支板中部署，衰減內部切換浪涌。
III級SPD的部署：靠近終端設備，如插座、設備電源入口或敏感負載端。作為點對點保護，處理低能量瞬態。常以插座式或集成形式出現，適用于距離II級SPD不超過5m的區域。示例：在數據中心服務器或醫療設備旁安裝，防止微弱噪聲干擾。
整體部署策略：采用級聯模式（I+II+III），總保護容量逐級遞減。協調間距至少10m，利用電纜電感（約1μH/m）自然衰減浪涌。安裝注意事項包括：接地電阻<10Ω、短連接線（<0.5m）、定期檢查指示燈（綠色正常，紅色故障）。在光伏或直流系統中，需選用專用DC SPD，確保極性正確。
地凱科技SPD浪涌保護器行業應用方案
SPD的應用因行業特性而異，需考慮環境風險、負載敏感度和法規要求。以下為典型方案：
工業領域：工廠、制造車間面臨雷擊和設備切換浪涌高風險。方案：主入口部署I級SPD（e.g., 50kA Iimp），子柜用II級（40kA In），PLC和電機端加III級。益處：減少停機，保護自動化系統。示例：在化工廠，結合Safe Energy Control技術，實現無熔斷器備份，適用于高壓電機和變頻器。
商業與住宅：辦公樓、商場、家庭電器易受電網波動影響。方案：服務入口用II級SPD（20kA），分支面板加II級，家電插座用III級。住宅可選用集成插座式III級，保護娛樂系統和HVAC。益處：提升可靠性，符合UL 1449標準。示例：酒店電梯和消防泵系統，按NFPA要求安裝I級+II級組合。
數據中心與通信：服務器、網絡設備對微浪涌敏感。方案：主面板I級，機柜II級，設備端III級（包括信號線保護）。采用混合技術（MOV+SAD），支持DC應用。益處：防止數據丟失，確保99.999%可用性。示例：電信基站用VARITECTOR系列，覆蓋AC/DC和信號線路。
醫療與關鍵基礎設施：醫院、電網面臨零容忍故障。方案：全級聯部署，I級于主板，II級于手術室面板，III級于MRI等設備。選用低殘壓型號，集成遠程監控。益處：保障生命安全，符合IEC 60364。示例：醫院電源系統，保護照明和通信電路。
可再生能源：光伏、風電系統需DC SPD。方案：匯流箱用I級（600-1500V DC），逆變器端II級，監控設備III級。益處：應對高海拔雷擊。示例：太陽能場用Monobloc PU PV系列。
選型時，評估風險水平（雷擊密度、暴露度），計算最大連續電壓（Uc）和保護水平（Up）。優先模塊化、熱脫扣產品，確保兼容性。
選型與實施指南
需求評估：分析系統電壓、浪涌來源和負載類型。使用風險評估工具（如IEC 62305）確定等級需求。
產品選擇：優先知名品牌（如地凱科技DK系列SPD），檢查認證（UL、IEC）。例如，工業選高容量SEC技術；住宅選經濟型插座式。
安裝與維護：專業電工操作，確保接地良好。定期（每年）檢查狀態，替換故障模塊。成本估算：I級約500-2000元/單元，II/III級更低。
經濟效益：初始投資回收期短，通過減少維修和停機。
