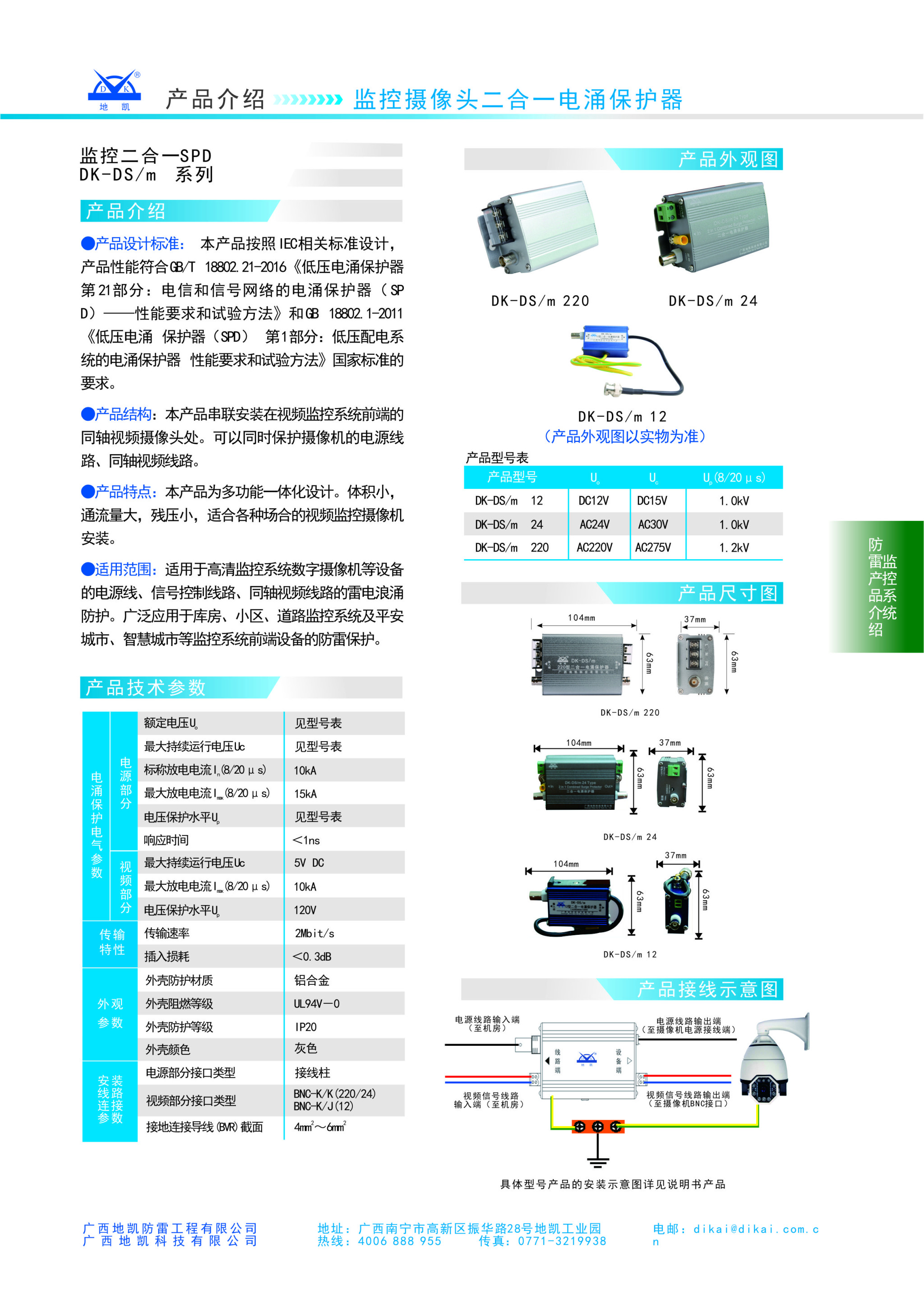

產品名稱：
監控二合一SPD DK-DS/m 系列
★★★★★
分享到：
產品簡介：本產品串聯安裝在視頻監控系統前端的同軸視頻攝像頭處。可以同時保護攝像機的電源線路、同軸視頻線路。
電涌保護電氣參數電源部分
額定電壓Uο
見產品型號
最大持續運行電壓Uc
見產品型號
標稱放電電流In（8/20μs）
10kA
最大放電電流Imax（8/20μs）
15kA
電壓保護水平Up
見產品型號
響應設間
<1ns
視頻部分
最大持續運行電壓Uc
5v  DC
最大放電電流Imax（8/20μs）
10kA
電壓保護水平Up
120v
外觀參數
外殼防護材質
鋁合金
外殼阻燃等級
UL94V-0
外殼防護等級
IP20
外殼顏色
灰色
安裝線路連接參數
視頻部分接口類型
BNC-K/K(220/24)
BNC-K/J(12)
電源部分接口類型
接線柱
接地連接導線（BVR）截面
4mm2~6mm2
傳輸特性
插入損耗
<0.3dB
傳輸速率
2Mbit/s
產品型號
Uο
Uc
Uρ(8/20μs)
DK-DS/m    12
DC12V
DC15V
1.0kV
DK-DS/m    24
AC24V
AC30V
1.0kV
  DK-DS/m    220
AC220V
AC275V
1.2kV
  • 產品設計標準：本產品按照IEC相關標準設計，產品性能符合GB/T 18802.21-2016《低壓電涌保護器 第21部分：電信和信號網絡的電涌保護器（SPD）——性能要求和試驗方法》和GB 18802.1-2011 《低壓電涌 保護器（SPD） 第1部分：低壓配電系統的電涌保護器 性能要求和試驗方法》國家標準的要求。
  • 產品結構：本產品串聯安裝在視頻監控系統前端的同軸視頻攝像頭處。可以同時保護攝像機的電源線路、同軸視頻線路。
  • 產品特點：本產品為多功能一體化設計。體積小，通流量大，殘壓小，適合各種場合的視頻監控?cái)z像機安裝。
  • 適用范圍：適用于高清監控系統數字?jǐn)z像機等設備的電源線、信號控制線路、同軸視頻線路的雷電浪涌防護。廣泛應用于庫房、小區、道路監控系統及平安城市、智慧城市等監控系統前端設備的防雷保護。
